青青青AVI日韩3pAV视频在线观看I一起草播放I精精国产XXXX视频第一次I久久久久久久久久久AVI无码人妻无码I日本久久电影I加勒比av中文字幕I91噜噜噜

北京耐默科技人員通過大量的實驗，研制出超音速噴涂氧化鉻陶瓷涂層KN1000，KN1000干滑動摩擦磨損特性：

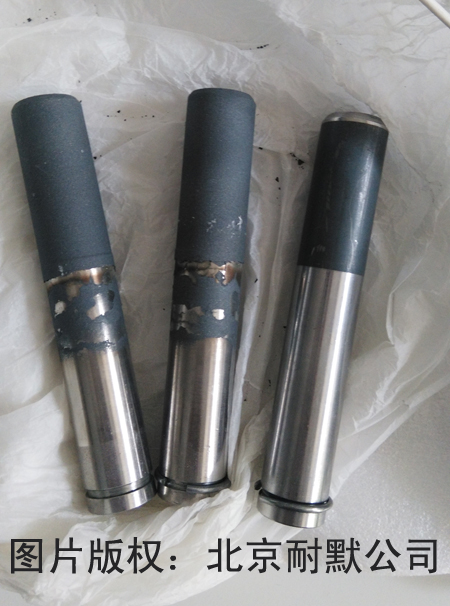

圖（1）氧化鉻陶瓷涂層用于柱塞桿表面
(1)氧化鉻涂層經200℃熱處理后其顯微硬度略微下降,之后隨著熱處理溫度的升高,涂層顯微硬度明顯增大；

(2)涂層在10N載荷下的摩擦系數隨硬度的升高而減小;而在25N載荷下,涂層硬度差異對摩擦系數的影響不大500℃以下涂層試樣的磨損失重隨著顯微硬度增大而減小,其中500℃熱處理涂層的磨損失重最小,而800℃熱處理涂層因出現了裂紋,其磨損失重反而較大.在實驗條件下,500℃熱處理涂層的綜合耐磨減摩性能較好；

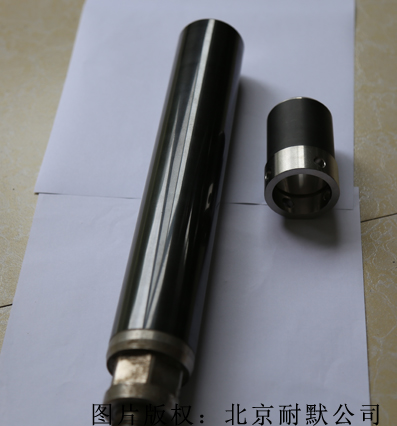

圖（2）活塞桿表面氧化鉻陶瓷涂層可以磨加工到光潔度0.2降低摩擦系數

(3)熱處理未能改變涂層的磨損機制,在10N載荷下,涂層的磨損機制均以磨粒磨損為主,并伴有輕微的剝落磨損;而在25N載荷下,涂層的磨損機制則以剝落磨損為主,并伴有磨粒磨損.減少氧化鉻涂層中的孔隙和提高涂層中弱界面的結合強度,是提高涂層耐磨性的主要途徑。
