青青青AVI日韩3pAV视频在线观看I一起草播放I精精国产XXXX视频第一次I久久久久久久久久久AVI无码人妻无码I日本久久电影I加勒比av中文字幕I91噜噜噜

熱噴涂是氧化鉻涂層中的重要方法，由于等離子弧具有溫度高、能量集中、焰流速度高等特點，因此能夠制備出高硬度、耐磨損、耐高溫、抗氧化、耐腐蝕的陶瓷涂層，在航空、航天及原子能工業(yè)領(lǐng)域得到了廣泛的應(yīng)用。

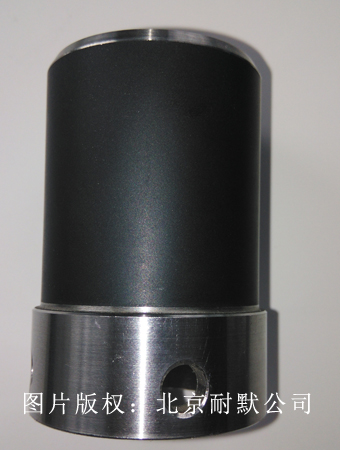

圖（1）氧化鉻涂層用于滑動軸承套表面

氧化鉻具有高硬度、極好的化學(xué)穩(wěn)定性、抗高溫穩(wěn)定性、摩擦系數(shù)小以及適合磨削、拋光加工等特點，廣泛應(yīng)用于機械制造、航空航天和石油化工等領(lǐng)域。

北京耐默科技有限公司技術(shù)人員結(jié)合等離子噴涂和氧化鉻的特性，研制出等離子噴涂氧化鉻涂層KN1000。

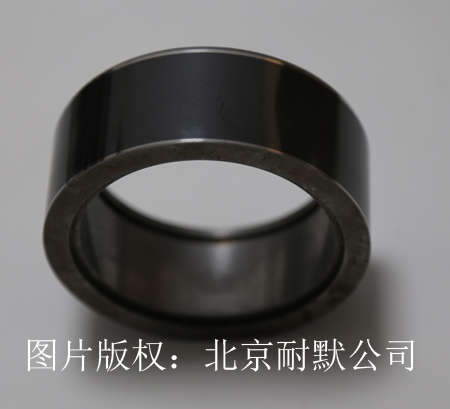

圖（2）氧化鉻陶瓷涂層具有較強的耐腐蝕性

耐默公司通過等離子噴涂法制備綠色Cr203涂層，初步證明了其耐磨性和耐海水腐蝕性。實驗中，耐默技術(shù)人員采用等離子噴涂獲得了陶瓷涂層厚度約為210μm的Cr203涂層，顯微硬度平均值達1145HV0.2，將涂層試樣經(jīng)模擬海水3.5％NaCl溶液浸泡12天后摩擦磨損結(jié)果表明，涂層的磨損失重變小；極化曲線、交流阻抗測試結(jié)果表明，涂層在3.5％NaCl模擬海水溶液中的腐蝕過程為擴散控制，其腐蝕電位和腐蝕電阻均明顯變小，但腐蝕速度并未上升，反而有些下降。
實驗證明，在海水中采用等離子噴涂氧化鉻涂層KN1000能顯著提高基材的耐磨耐蝕性能。
