青青青AVI日韩3pAV视频在线观看I一起草播放I精精国产XXXX视频第一次I久久久久久久久久久AVI无码人妻无码I日本久久电影I加勒比av中文字幕I91噜噜噜

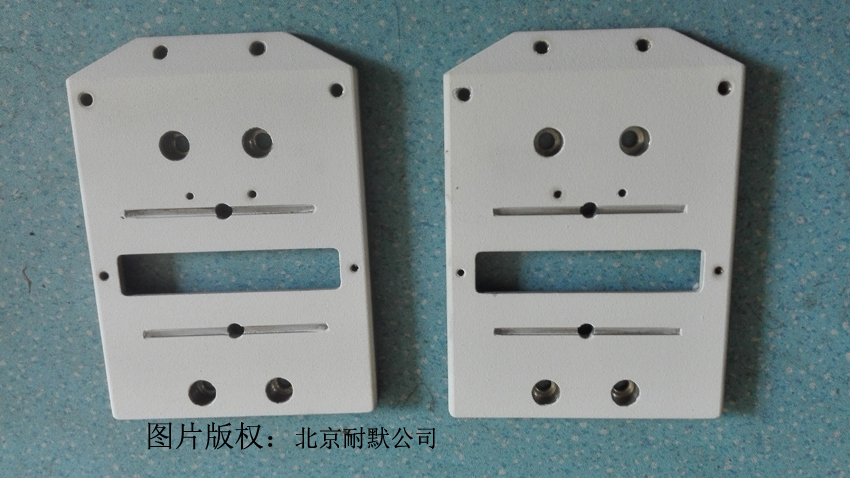

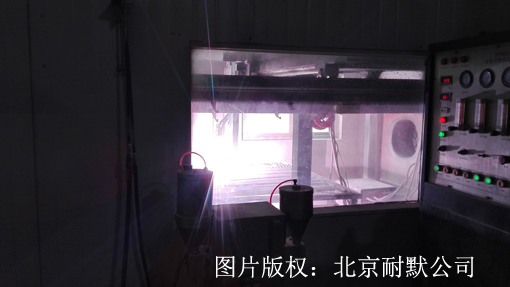

采用等離子噴除技術．在FeCrAIRE臺金基體表面制備鋁鈦陶瓷涂層和氧化鋁陶瓷涂層，與浸漬法制備的氧化鋁陶瓷涂層進行比較利用XRD、SEM、BET和超聲振動等分析測試技術．對陶瓷涂層的微觀結構與表面特性進行研究。

結果表明，加入適量的CeO、La、ZrO、SiO后．氧化鋁噴涂陶瓷涂層的表面組成相主要保持為一AIo，其蜂窩狀多L結構上堆積了大量彌散分布的納米微粒；這種復臺結構既保證了棘層與載體牢固的結合，表現(xiàn)出優(yōu)于氧化鋁浸潰陶瓷涂層的抗振性與抗熱震性，又使得陶瓷涂層的幾何比表面達到32lm／g，大大超過鋁鈦噴涂埭層因此，可用等離子噴涂工藝制備氧化錨陶瓷涂層，作為承載活性組分的分散層，用于摩托車的金屬載體排氣催化荊。
