青青青AVI日韩3pAV视频在线观看I一起草播放I精精国产XXXX视频第一次I久久久久久久久久久AVI无码人妻无码I日本久久电影I加勒比av中文字幕I91噜噜噜

北京耐默公司作為專業研制陶瓷涂層廠家，在此介紹噴涂陶瓷涂層_熱噴涂氧化鋁陶瓷_氧化鉻涂層_氧化鋯陶瓷涂層相關知識，希望對大家會有幫助。

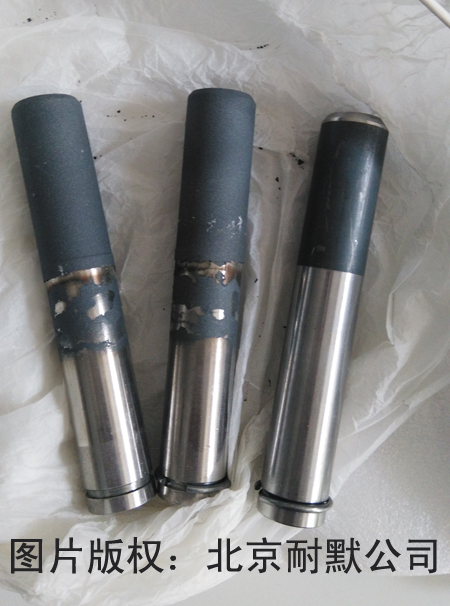

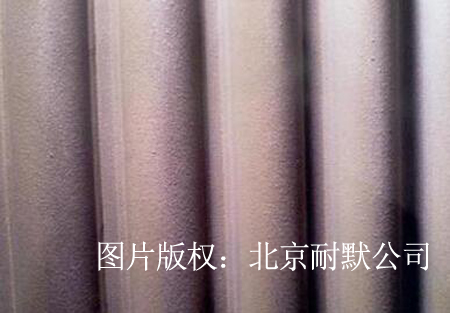

雖然噴涂用氧化鋁粉末的相成分均為穩定的α-Al2O3,但在熱噴涂后涂層的相組成里出現了亞穩定的γ-Al2O3,同時還存在有α-Al2O3。這是由于氧化鋁粉末達到熔融狀態,撞擊在溫度相對低的基體上,在冷卻成核的過程中,γ-Al2O3的成核勢壘要低于α-Al2O3,因此在通常的噴涂工藝條件下,熔融態氧化鋁液滴和基體溫度的巨大差異,導致熔融氧化鋁液滴急劇冷卻,使γ-Al2O3優先于α-Al2O3成核。涂層中存在的α-Al2O3,是由于部分原始粉末并未完全融化,冷卻過程中熔融的氧化鋁在殘留未熔化的α-Al2O3上繼續形核長大。熱噴涂Al2O3涂層的多孔微觀結構,以及含有的亞穩定γ-Al2O3,已被證實對涂層的絕緣性能有顯著的影響。

γ-Al2O3的比表面積為200～300 m2/g,而α-Al2O3的只有10～20 m2/g左右,相比于α-Al2O3,γ-Al2O3的活性高,吸附能力強,表現出很強的吸濕性。高吸濕性的γ-Al2O3和涂層內部孔隙的存在使得在高濕度環境下涂層內部水分增加,增大了涂層介電常數。所以,盡管對外圈B涂層已進行了封孔處理,甚至對外圈C涂層進行了二次封孔處理,但由于γ-Al2O3的存在,使已封孔后的涂層在長時間高濕度環境下仍表現一定敏感性,導致絕緣電阻下降。
