青青青AVI日韩3pAV视频在线观看I一起草播放I精精国产XXXX视频第一次I久久久久久久久久久AVI无码人妻无码I日本久久电影I加勒比av中文字幕I91噜噜噜

北京耐默公司作為專業研制陶瓷涂層廠家，在此介紹噴涂陶瓷涂層_熱噴涂氧化鋁陶瓷_氧化鉻涂層_氧化鋯陶瓷涂層相關知識，希望對大家會有幫助。

采用KN60管線鋼板材作為噴涂基體，線切割尺寸為40 mm×24 mm×6 mm，對噴面除銹、除油，并采用24號剛玉砂進行噴砂處理。為保證涂層與金屬基體的結合力，采用NiCoCrAlY合金粉末為中間層，粉體粒度為45～96μm。

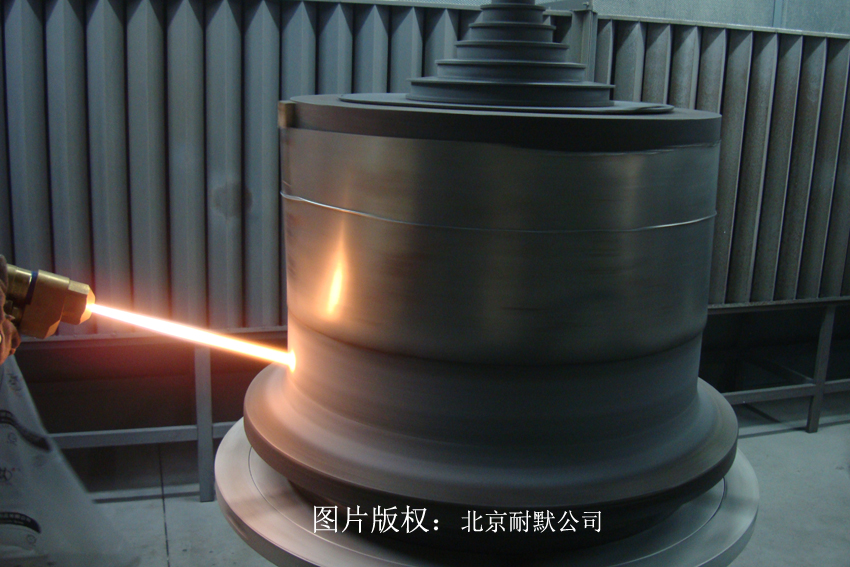

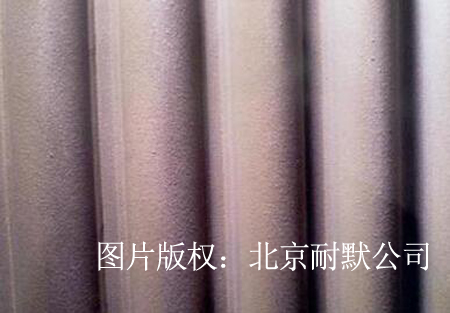

涂層原料采用Cr2O3、TiO2、Al2O3、SiO2四種氧化物陶瓷粉末，粉體粒度均為15～45μm。按表1所示配比，分別稱取并配制四組元復合陶瓷粉末，總質量700 g。然后將復合粉末用“V”型攪拌器進行分散混合4 h。將分散均勻的四組元陶瓷復合粉末置于立式鼓風干燥箱（HHG-9240B型）中，在65℃下干燥30 min，并自然冷卻至室溫備用。利用進口熱噴涂設備（9MC Plasma Control Unit）進行噴涂，主氣為Ar，輔氣為H2。復合粉末被加熱至熔化或熔融狀態，在等離子高速焰流的曳引下，加速撞擊到基體表面，并沉積形成涂層。
